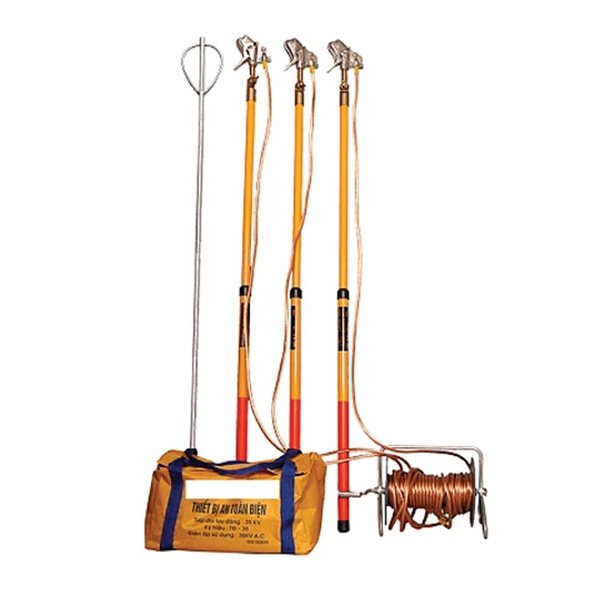

Một bộ tiếp địa di động 110kV gồm 3 dây nhánh 5m, 1 dây chính 15m, 3 mỏ kẹp, 1 mỏ tiếp đất, 1 cọc thép 1,5m và 3 sào cách điện. Nghe như một bộ dụng cụ đơn giản, nhưng đây là thiết bị bắt buộc của mọi đội vận hành, sửa chữa đường dây và trạm biến áp cao thế, vì nó bảo vệ người làm việc khi điện áp xuất hiện bất ngờ trên đường dây đã cắt điện.
Rủi ro khi làm việc trên đường dây đã cắt điện
Cắt điện chưa có nghĩa là an toàn. Đường dây có thể còn điện tích dư, bị cảm ứng từ đường dây song song, hoặc bị đóng điện nhầm. Bộ tiếp địa nối tắt các pha xuống đất, nhằm xả điện tích dư và bảo vệ người làm việc nếu có điện áp xuất hiện bất ngờ.
Bài toán chi phí
So với chi phí một sự cố trên lưới 110kV (tai nạn người, dừng cung cấp điện, hư hỏng thiết bị), chi phí đầu tư bộ tiếp địa đúng quy cách là nhỏ. Bộ tiếp địa là tài sản dùng lâu năm nếu được kiểm kê và bảo quản đúng cách; chi phí thực tế phát sinh chủ yếu ở việc kiểm tra định kỳ và thay thế chi tiết hao mòn như mỏ kẹp, dây bị tưa.
Bộ tiếp địa kiểm soát rủi ro ra sao?
Dây đồng tiết diện lớn
3 dây nhánh bằng đồng đỏ tiết diện 25mm² dài 5,0m và 1 dây chính đồng đỏ 25mm² dài 15m. Tiết diện lớn để dẫn dòng sự cố xuống đất.
Mỏ kẹp và cọc tiếp đất
3 mỏ kẹp dây bằng đồng vàng độ mở 38mm kẹp vào từng pha; 1 mỏ tiếp đất đồng vàng độ mở 25mm; 1 cọc tiếp đất bằng thép phi 14 dài 1,5m, đầu có tay xoay để cắm sâu xuống đất.
Sào cách điện
3 bộ sào làm từ Bakelite, đoạn cách điện phi 32–36 dài 1,2m và đoạn tay cầm dài 0,8m, mỗi sào nặng khoảng 1.000g. Sào giúp người thao tác giữ khoảng cách an toàn khi móc mỏ kẹp vào dây dẫn.
Cách kiểm tra và bảo quản
- Khi nhận hàng và kiểm kê định kỳ: đối chiếu đủ số lượng, quy cách từng chi tiết theo bảng thông số.
- Trước khi dùng: kiểm tra dây không đứt sợi, mỏ kẹp đóng mở tốt, sào không nứt.
- Thao tác theo trình tự: nối đầu tiếp đất trước, sau đó mới móc mỏ kẹp vào từng pha; tháo theo thứ tự ngược lại.
- Bảo quản trong túi đựng đi kèm, nơi khô ráo.

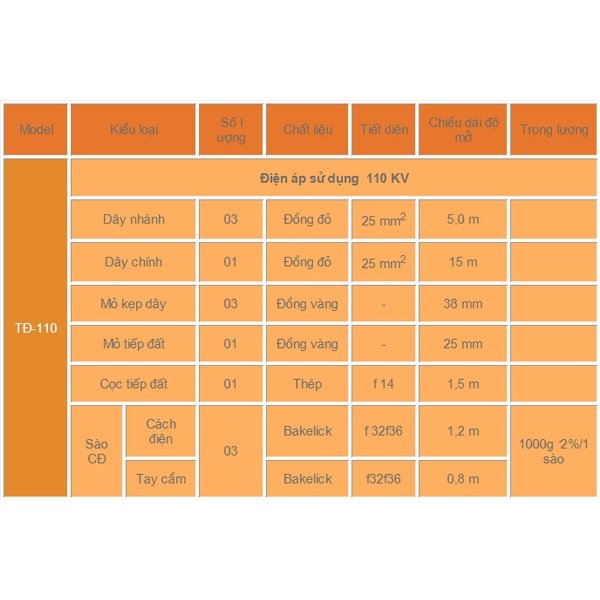

Thông tin sản phẩm
| Thông tin sản phẩm | Chi tiết |
|---|---|
| Model | TĐ-110 |
| Điện áp sử dụng | 110kV, 3 pha |
| Dây nhánh | 3 dây đồng đỏ 25mm², dài 5,0m |
| Dây chính | 1 dây đồng đỏ 25mm², dài 15m |
| Mỏ kẹp dây | 3 cái, đồng vàng, độ mở 38mm |
| Mỏ tiếp đất | 1 cái, đồng vàng, độ mở 25mm |
| Cọc tiếp đất | Thép phi 14, dài 1,5m |
| Sào cách điện | 3 bộ Bakelite, đoạn cách điện 1,2m, tay cầm 0,8m, khoảng 1.000g/sào |
| Tiêu chuẩn | TCVN 5587-1991 |
| Xuất xứ | Trung Quốc |
Câu hỏi thường gặp
- Bộ tiếp địa 110kV dùng cho công việc nào?
Sửa chữa đường dây và trạm biến áp 110kV sau khi cắt điện, để xả điện tích dư và bảo vệ người làm việc.
- Cần kiểm tra gì trước mỗi lần sử dụng?
Dây không đứt sợi, mỏ kẹp hoạt động tốt, sào không nứt, đủ chi tiết.
- Bảo quản thế nào để dùng bền?
Cất trong túi đựng, nơi khô ráo; kiểm kê định kỳ theo bảng thông số.
